Полное выравнивание потенциалов
Для достижения оптимальной ЭМС необходимо обеспечить по возможности пoлное низко-и высокочастотное выравнивание потенциалов между всеми металлическими массами, корпусами, деталями машины и установки.

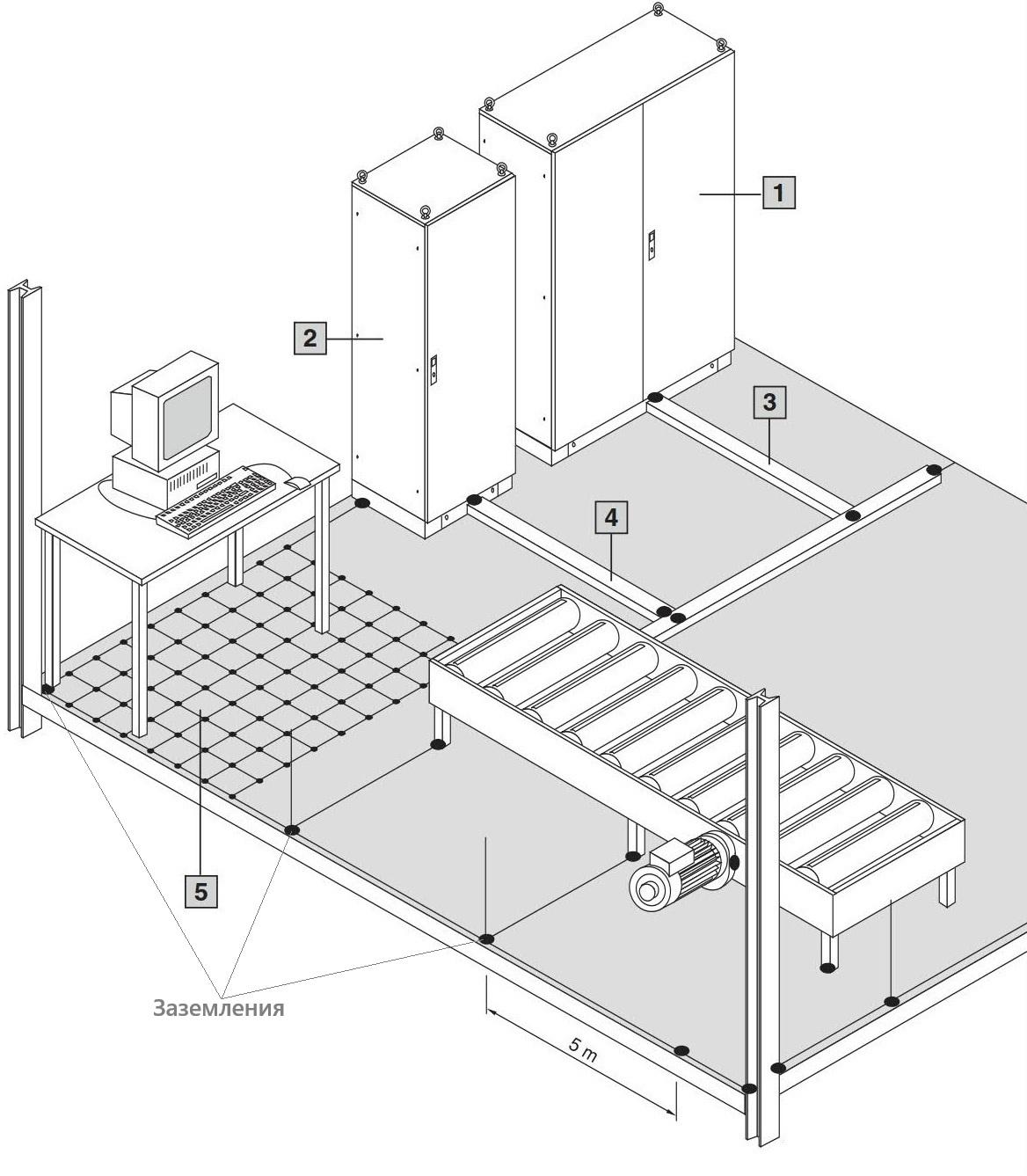

1. Шкаф для электрораспределения.
2. Шкаф управления и измерительной техники
3. Канал для силовых кабелей
4. Канал для слаботочных кабелей
5. Стальное армирование в бетонных потолках, металлические панели в фальшпотолках.
1. Шкаф для электрораспределения.
2. Шкаф управления и измерительной техники
3. Канал для силовых кабелей
4. Канал для слаботочных кабелей
5. Стальное армирование в бетонных потолках, металлические панели в фальшпотолках.
Прокладка кабеля в установках

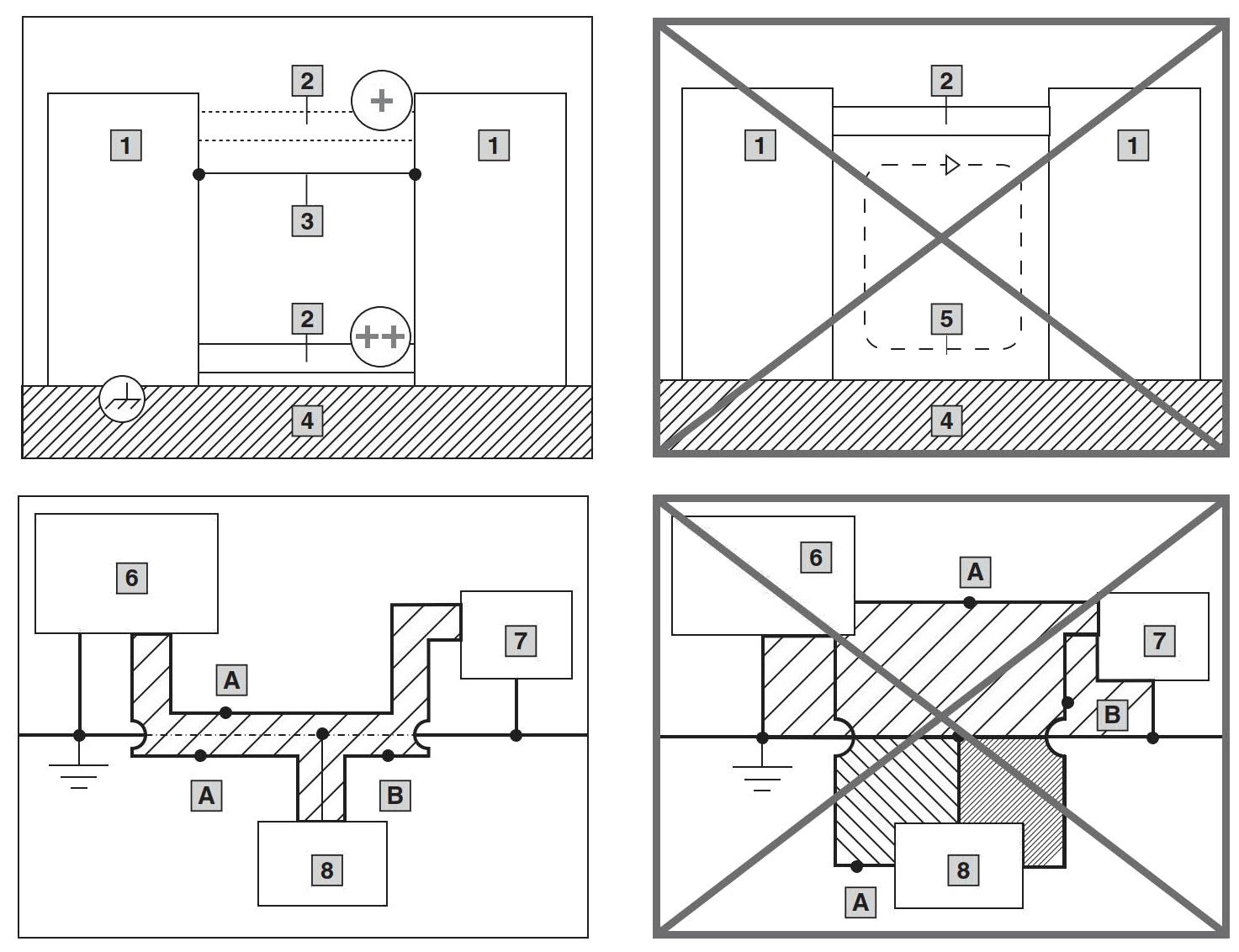

Принцип: не допускать образования больших индуктивных шлейфов, прокладывать токоведущие кабели как можно ближе к опорному потенциалу.
А -Электропитание
В- Соединения устройств управления и передачи данных
1 - Шкаф
2 - Кабель
3 - Заземление
4 - Опорный потенциал
5 - Шлейф
6 - Распределительный шкаф
7 -Машина
8 - Измерительный прибор
А -Электропитание
В- Соединения устройств управления и передачи данных
1 - Шкаф
2 - Кабель
3 - Заземление
4 - Опорный потенциал
5 - Шлейф
6 - Распределительный шкаф
7 -Машина
8 - Измерительный прибор

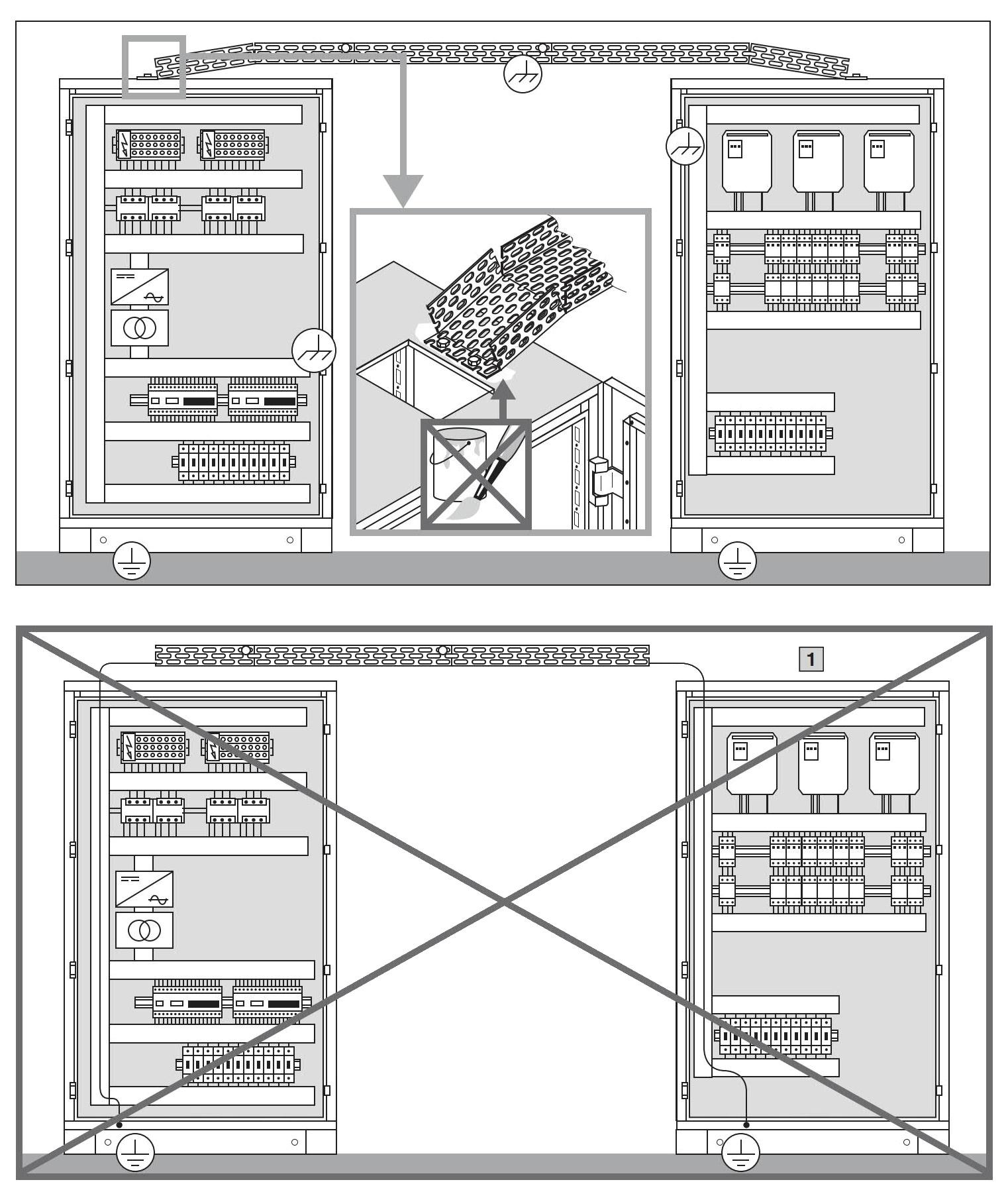

Выравнивание потенциалов между распределительными шкафами с помощью металлического кабельного канала.
1. Желто-зеленый провод.
