Меры, необходимые в шкафу

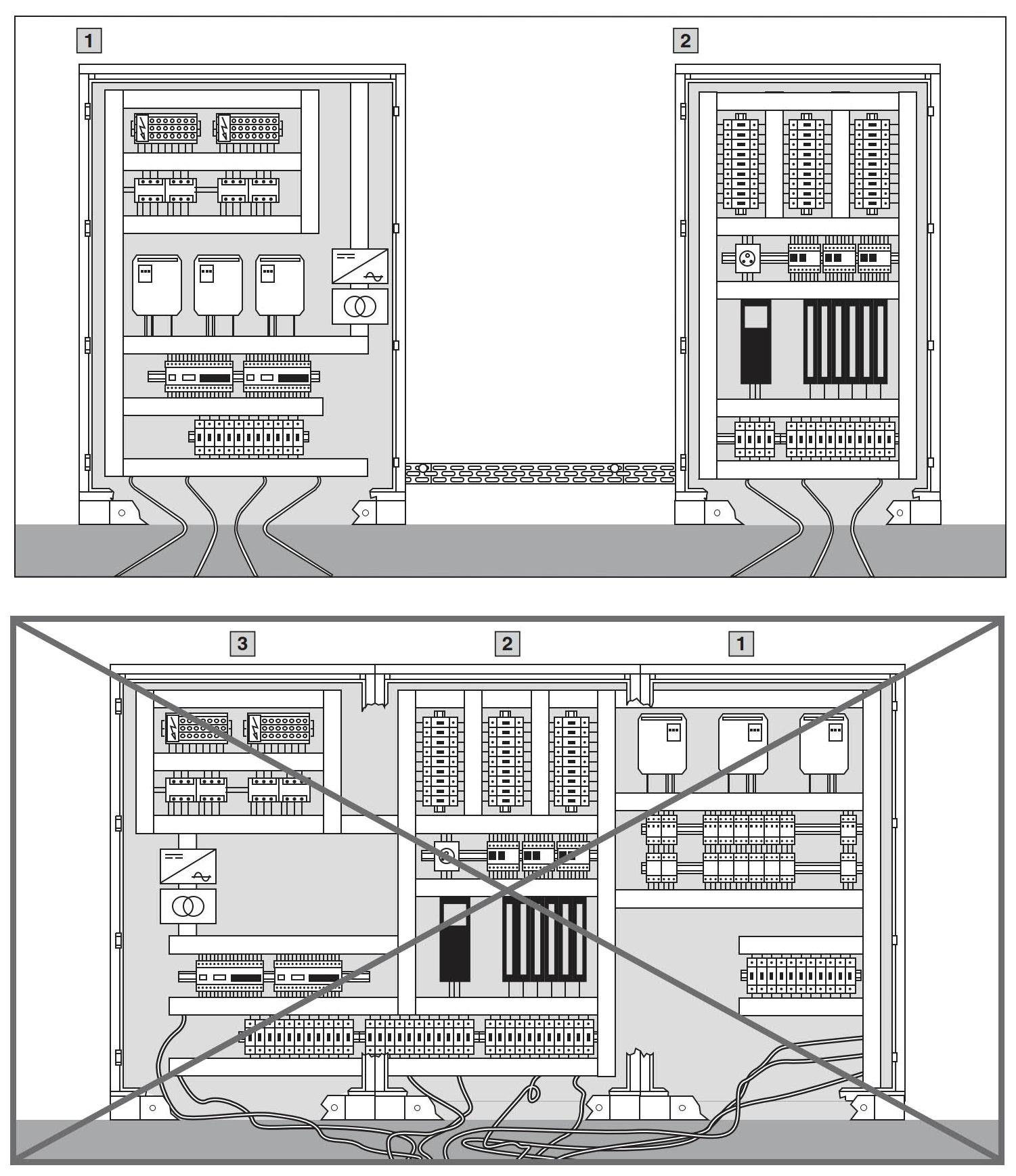

Функциональное разделение распределительного шкафа/ пространственное разделение

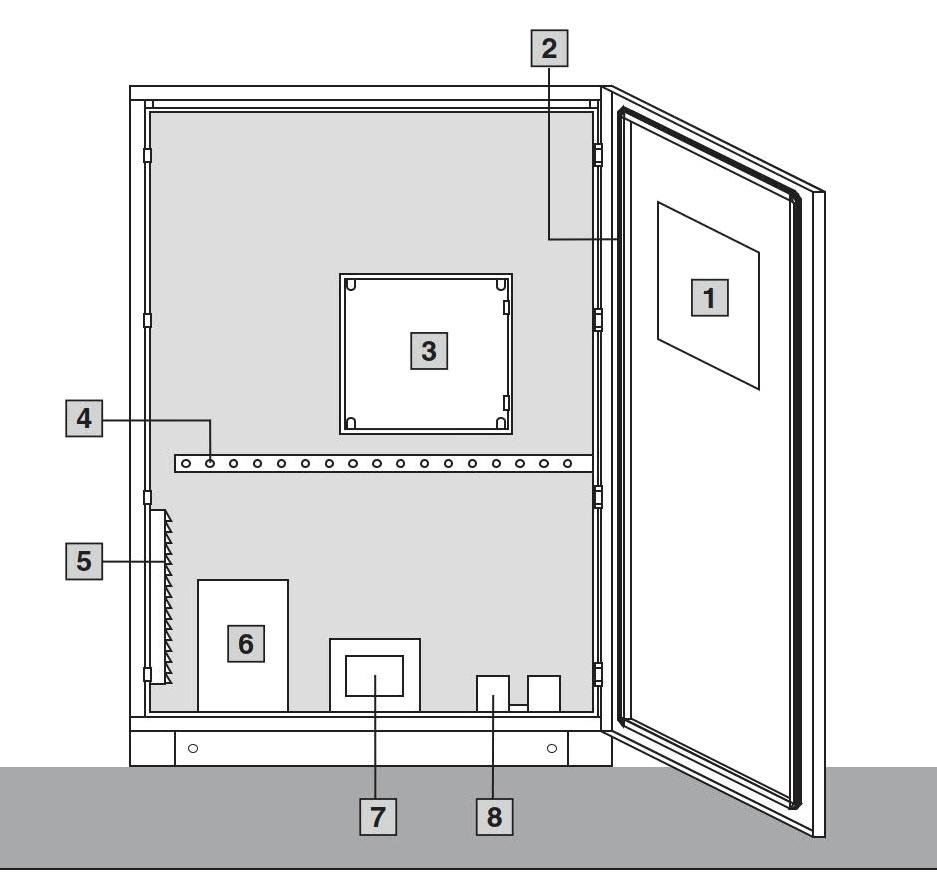

1. Высокая мощность
2. Малая мощность
3. Ввод питания
1. Высокая мощность
2. Малая мощность
3. Ввод питания
Меры, предпринимаемые в шкафу
Функциональное разделение распределительного шкафа, разделение внутренними перегородками

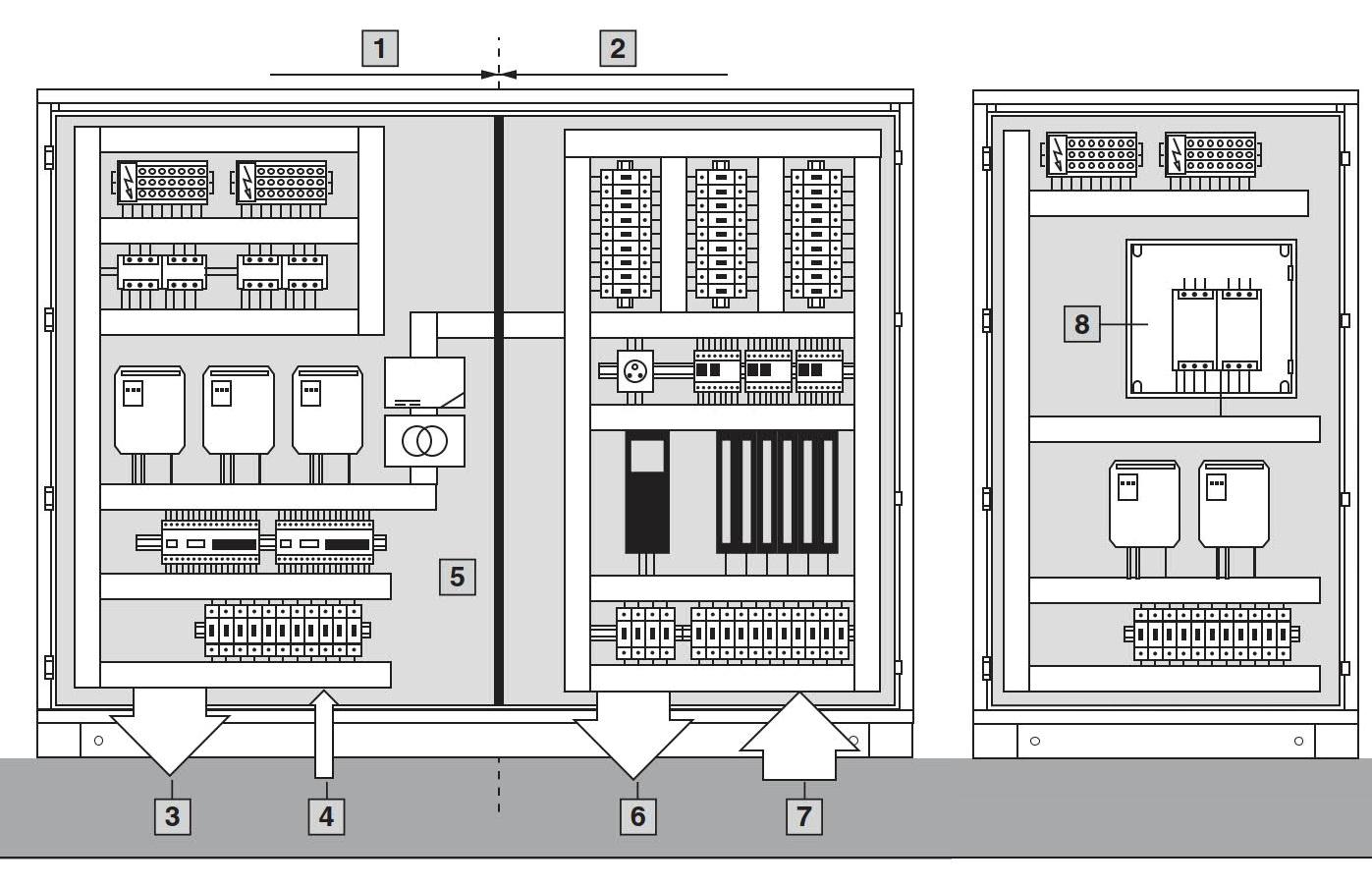

1. Высокая мощность
2. Малая мощность
3. Более мощные компоненты
4. Сеть
5. Область разделения
6. Пускатель
7. Измерительный трансформатор, зонды, детекторы
8. Экранированный корпус
1. Высокая мощность
2. Малая мощность
3. Более мощные компоненты
4. Сеть
5. Область разделения
6. Пускатель
7. Измерительный трансформатор, зонды, детекторы
8. Экранированный корпус
Достижение оптимального экранирования
1. Экранированные обзорные окна должны быть как можно меньше
2. Токопроводящее уплотнение между корпусом и съемными плоскими деталями
3. Корпус в корпусе
4. Выравнивание потенциалов через специальную шину или металлическую гладкую монтажную панель.
5. Вентиляционные отверстия с ВЧ-фильтрами
6. Сетевой фильтр/защита от перенапряжения с широкой контактной плоскостью в месте ввода
7. Неэкранированные сигнальные провода, соединенные в месте ввода с корпусом через токопроводящие кабельные вводы.

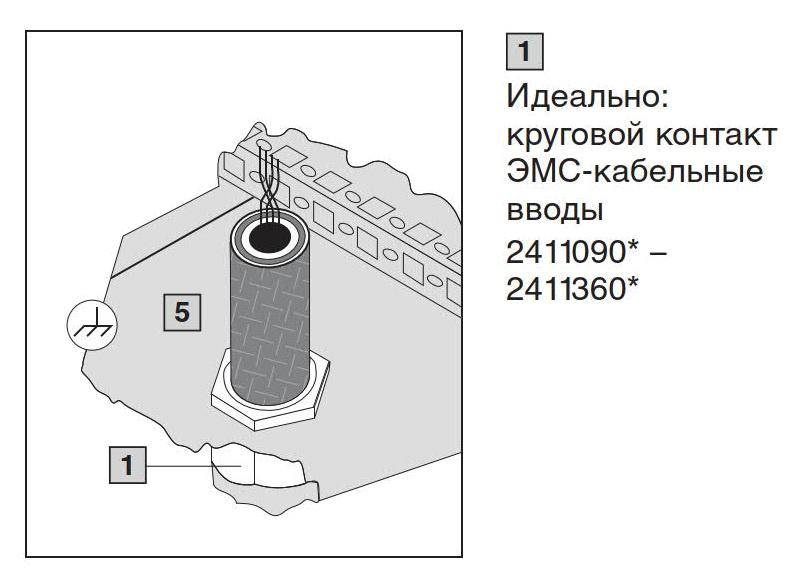

8. Экранированные провода через ЭМС-кабельные вводы
1. Экранированные обзорные окна должны быть как можно меньше

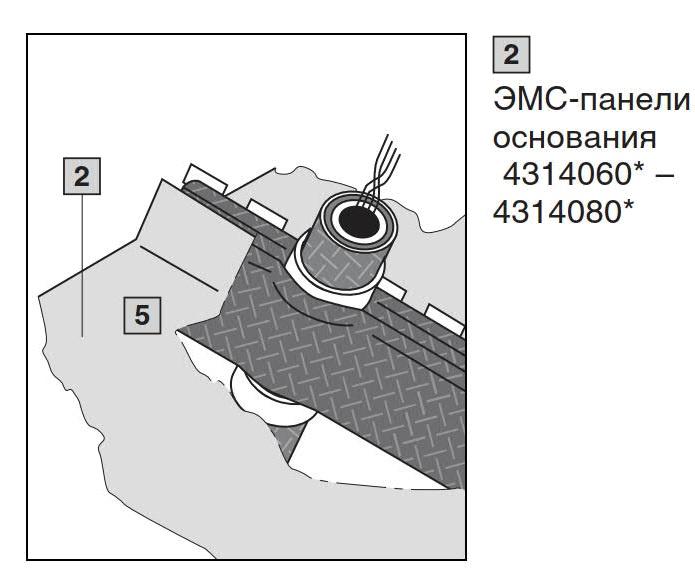

2. Токопроводящее уплотнение между корпусом и съемными плоскими деталями
3. Корпус в корпусе

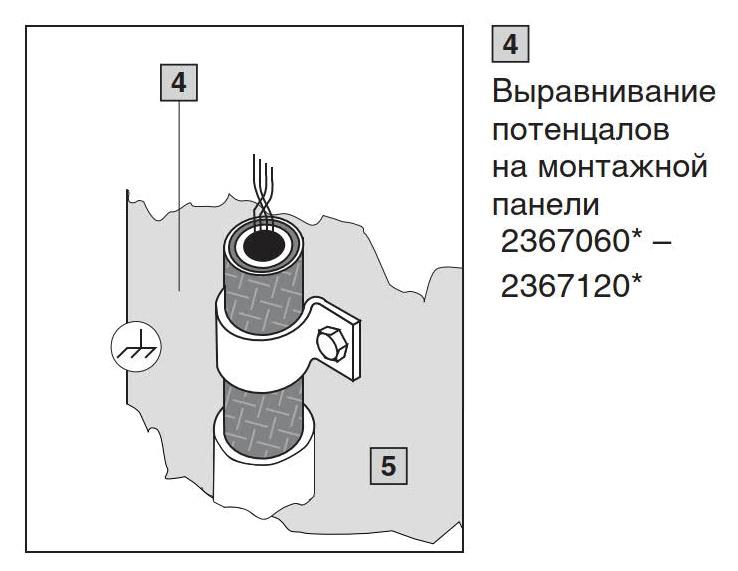

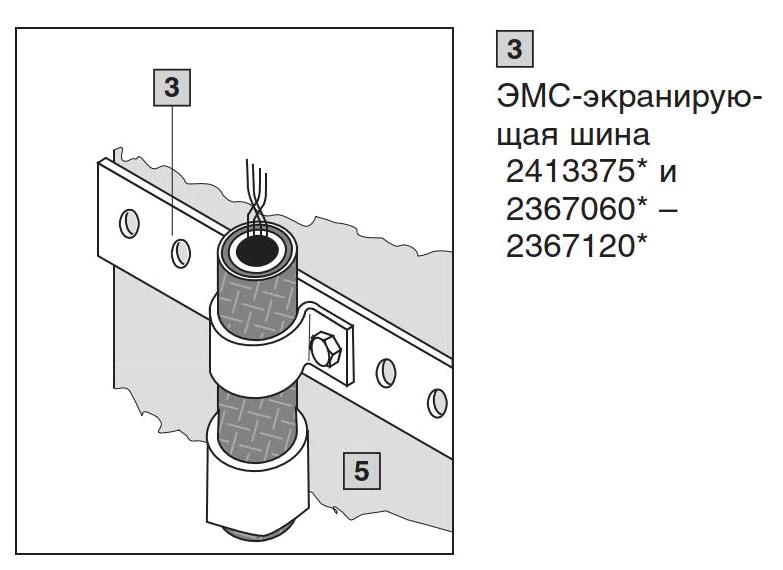

4. Выравнивание потенциалов через специальную шину или металлическую гладкую монтажную панель.
5. Вентиляционные отверстия с ВЧ-фильтрами
6. Сетевой фильтр/защита от перенапряжения с широкой контактной плоскостью в месте ввода
7. Неэкранированные сигнальные провода, соединенные в месте ввода с корпусом через токопроводящие кабельные вводы.
8. Экранированные провода через ЭМС-кабельные вводы
Меры, предпринимаемые в шкафу

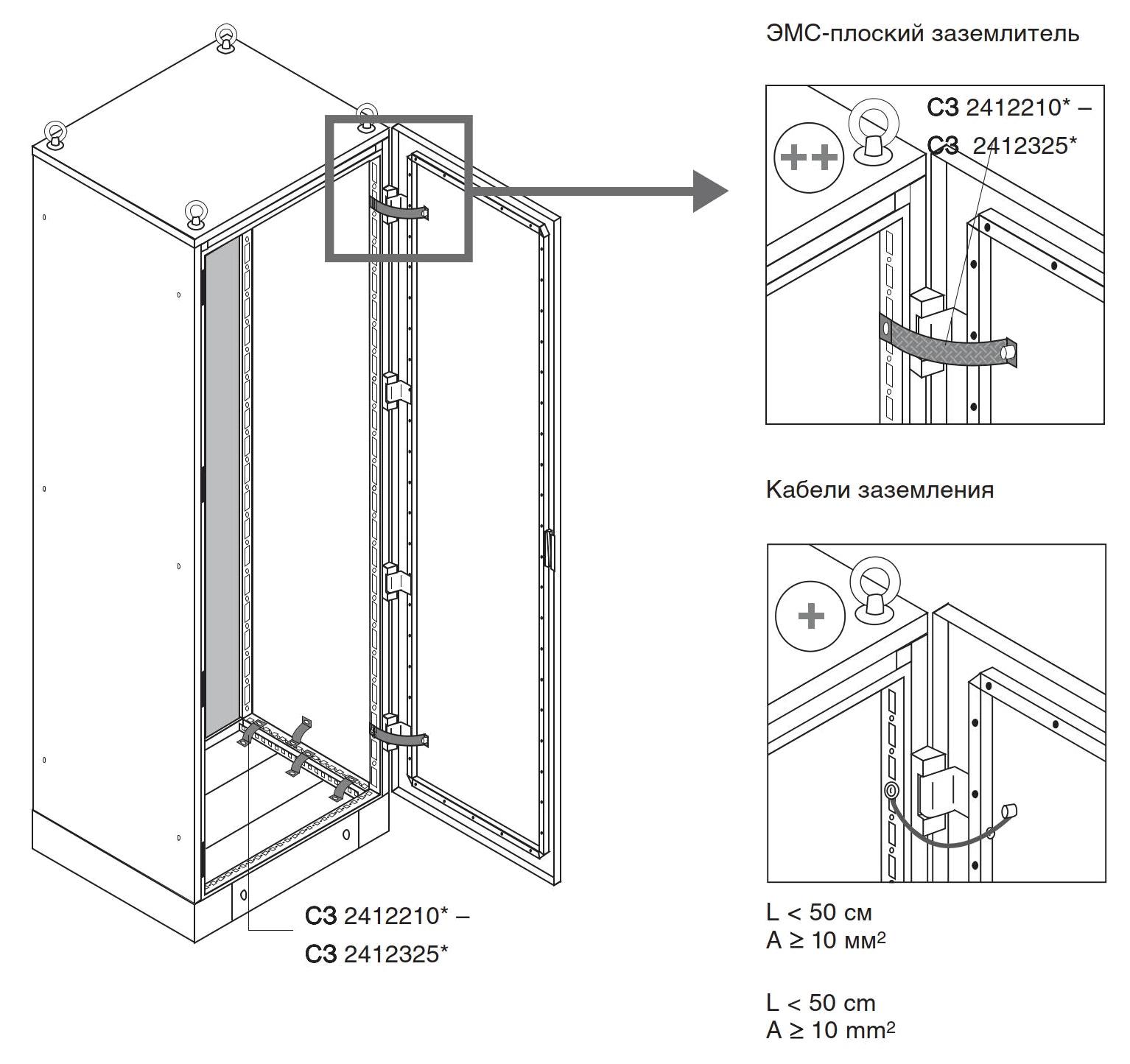

Усиление экранирующего эффекта путем оптимального выравнивания потенциалов между поверхностями распределительного шкафа.
Контакт экрана кабеля как можно ближе и полнее к месту ввода кабеля в ЭМС шкаф.
