Концепция ЭМС шкафов ТС8
Электромагнитная совместимость (ЭМС) – это свойство электрической установки, штатно функционировать в электромагнитном окружении, не воздействуя при этом своим собственным электромагнитным излучением на другие установки.
Отсюда вытекают важнейшие требования ЭМС шкафа: Снижение/избежание излучения помех, а также определенная устойчивость к помехам.
Отсюда вытекают важнейшие требования ЭМС шкафа: Снижение/избежание излучения помех, а также определенная устойчивость к помехам.
Для шкафов и корпусов с электрическими/электронными системами необходимо учитывать следующее:
● В современных распределительных шкафах размещаются системы с развитой логикой, т.е. короткое время коммутации и резкий фронт импульса приводят к более высоким частотам напряжения и тока.
● Непрерывно снижающийся расход энергии, т.е. более низкий уровень напряжения/тока повышает чувствительность устройств к помехам.
● Установка систем управления в более тесном пространстве, т.е. уменьшение расстояний между деталями и проводкой все чаще приводит к возникновению помех на различных линиях.
● В современных распределительных шкафах размещаются системы с развитой логикой, т.е. короткое время коммутации и резкий фронт импульса приводят к более высоким частотам напряжения и тока.
● Непрерывно снижающийся расход энергии, т.е. более низкий уровень напряжения/тока повышает чувствительность устройств к помехам.
● Установка систем управления в более тесном пространстве, т.е. уменьшение расстояний между деталями и проводкой все чаще приводит к возникновению помех на различных линиях.
Подготовка ЭМС шкафа
При соблюдении простых правил по комплектации, распределительный шкаф в стандартном исполнении, изготовленный из окрашенной листовой стали, в состоянии обеспечить значительный уровень ЭМС для систем управления машин и установок.

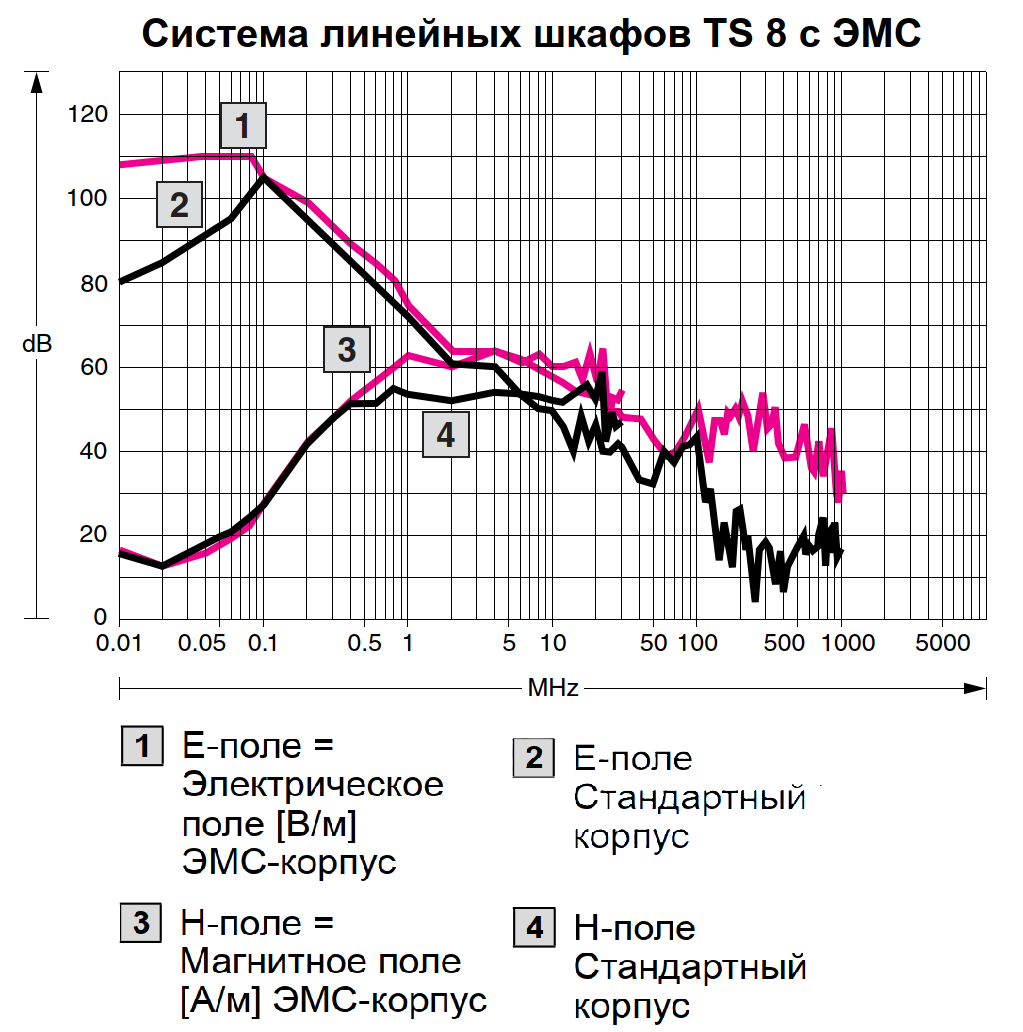

В областях с высокочастотными воздействиями может потребоваться дополнительный корпус с усиленной защитой от ВЧ помех. Определить точно, какой тип корпуса требуется или достаточен для соблюдения определенных предельных значений в соответствии со стандартами, можно только путем проведения измерений.
Ниже приведены рекомендации по созданию и использованию распределительных шкафов в соответствии с нормами ЭМС, с целью их ежедневной эксплуатации с машинами и установками в заводских условиях.
Что необходимо учесть
Рекомендации в соответствии с нормами ЭМС
